उत्पाद परिचय
स्वचालित हैंडलिंग के लिए सुपीरियर-लचीलापन 30 किग्रा औद्योगिक रोबोट
CRP-RA15-12 सुपीरियर-लचीलापन औद्योगिक रोबोट औद्योगिक उत्पादन लाइनों में मध्यम-पेलोड हैंडलिंग के लिए डिज़ाइन किया गया है। 30 किलोग्राम रेटेड पेलोड और छह-अक्ष व्यक्त कॉन्फ़िगरेशन के साथ, यह मशीनों, असेंबली स्टेशनों और सामग्री भंडारण क्षेत्रों के बीच वर्कपीस को स्थानांतरित करने के लिए लचीला आंदोलन प्रदान करता है। यह ऑटोमोटिव पार्ट्स हैंडलिंग, उपकरण असेंबली, मशीन लोडिंग और अनलोडिंग और गोदाम सामग्री हस्तांतरण सहित अनुप्रयोगों के लिए उपयुक्त है, जो दोहराए जाने वाले हैंडलिंग कार्यों को स्वचालित करने और उत्पादन वर्कफ़्लो दक्षता में सुधार करने में मदद करता है।
हैंडलिंग के लिए सीआरपी सुपीरियर-लचीलापन 30 किलो मध्यम-पेलोड औद्योगिक रोबोट के लाभ
सीआरपी सुपीरियर-लचीलापन 30 किग्रा मध्यम-पेलोड औद्योगिक रोबोट कुशल, सटीक और भरोसेमंद स्वचालित सामग्री हैंडलिंग समाधान प्रदान करने के लिए संरचनात्मक कठोरता, उच्च गति परिशुद्धता और मजबूत सुरक्षा को जोड़ता है।
उच्च कठोरता और गतिशील भार स्थिरता
एक अनुकूलित उच्च-कठोरता वाले कास्ट बॉडी और हेवी-ड्यूटी हार्मोनिक रिड्यूसर के साथ निर्मित, रोबोट अधिकतम पेलोड के तहत संरचनात्मक विक्षेपण को कम करता है। यह गतिशील स्थिरता तीव्र त्वरण, मंदी और उच्च गति दिशात्मक परिवर्तनों के दौरान टिप कंपन को समाप्त करती है, स्थानांतरण के दौरान भारी वर्कपीस और संवेदनशील ग्रिपर को शारीरिक झटके से बचाती है।
कॉम्पैक्ट डिज़ाइन और IP67 सुरक्षा
एक कॉम्पैक्ट फ़ुटप्रिंट - तुलनीय मॉडल की तुलना में 20% छोटा - उच्च-घनत्व उत्पादन लाइनों में आसान एकीकरण की अनुमति देता है। IP67 रेटिंग धूल, शीतलक और नमी से बचाती है, जिससे कठोर फाउंड्री और वेल्डिंग वातावरण में निरंतर संचालन सुनिश्चित होता है।
सटीक गति और तेज़ चक्र
गतिशील मुआवजा तकनीक ±0.05 मिमी दोहराव प्रदान करती है, विलक्षण भार के साथ भी सटीक प्रक्षेपवक्र बनाए रखती है। उच्च गति वाली मोटरें चक्र के समय को 35% तक कम कर देती हैं, जिससे समग्र सामग्री प्रबंधन थ्रूपुट में काफी वृद्धि होती है।
लचीला टूलींग एकीकरण
मानकीकृत J2-J4 माउंटिंग पॉइंट वैक्यूम सक्शन कप और चुंबकीय ग्रिपर जैसे हेवी-ड्यूटी एंड-इफ़ेक्टर की त्वरित स्थापना को सक्षम करते हैं। J3-अक्ष I/O पोर्ट और दोहरी वायवीय लाइनें स्वचालित पिक-एंड-प्लेस कार्यों के लिए PLC एकीकरण को सरल बनाती हैं।
उन्नत टक्कर एवं आपातकालीन सुरक्षा
एक स्वतंत्र डुअल-सर्किट सुरक्षा बोर्ड आपात स्थिति में 0.1 सेकंड के भीतर ब्रेक लगाना शुरू कर देता है। एकीकृत टकराव का पता लगाने से तीव्र परिवहन के दौरान ऑपरेटरों, अंतिम-प्रभावकों और आसपास के कार्य केंद्र उपकरणों की सुरक्षा होती है।
हस्तक्षेप-विरोधी और लंबा जीवनकाल
एक अंतर्निर्मित तीन-चरण लाइन फ़िल्टर स्थिर संचार के लिए विद्युत चुम्बकीय हस्तक्षेप को अलग करता है। मुख्य घटकों का परीक्षण 80,000 घंटे के परिचालन जीवनकाल के लिए किया जाता है, जो उच्च-तीव्रता वाले संचालन के तहत दीर्घकालिक स्थायित्व की गारंटी देता है।
तकनीकी मापदंड
|
नमूना |
CRP-RA15-12 |
|
|
भुजा रूप |
लंबवत एकाधिक जोड़ |
|
|
स्वतंत्रता की डिग्री |
6 axis |
|
|
अधिकतम पेलोड |
12kg |
|
|
अधिकतम यात्रा |
अक्ष1 |
ग्राउंड/उल्टा माउंटिंग -170 डिग्री ~170 डिग्री, दीवार माउंटिंग -30 डिग्री ~30 डिग्री |
|
अक्ष2 |
-153 डिग्री ~90 डिग्री |
|
|
अक्ष3 |
-90 डिग्री ~150 डिग्री |
|
|
अक्ष4 |
-190 डिग्री ~190 डिग्री |
|
|
अक्ष5 |
-135 डिग्री~135 डिग्री |
|
|
अक्ष6 |
-360 डिग्री ~360 डिग्री |
|
|
अधिकतम गति |
अक्ष1 |
235 डिग्री/एस |
|
अक्ष2 |
208 डिग्री/एस |
|
|
अक्ष3 |
235 डिग्री/एस |
|
|
अक्ष4 |
376 डिग्री/एस |
|
|
अक्ष5 |
440 डिग्री/एस |
|
|
अक्ष6 |
698 डिग्री/एस |
|
|
स्वीकार्य टॉर्क |
अक्ष4 |
23N.m |
|
अक्ष5 |
23N.m |
|
|
अक्ष6 |
9.3N.m |
|
|
जड़ता का स्वीकार्य क्षण |
अक्ष4 |
0.63 किग्रा.मी2 |
|
अक्ष5 |
0.63 किग्रा.मी2 |
|
|
अक्ष6 |
0.17 किग्रा.मी2 |
|
|
रोबोट के शरीर का वजन |
160kg |
|
|
बार-बार स्थिति निर्धारण सटीकता |
±0.05मिमी |
|
|
स्थापना मोड |
ज़मीन, उल्टा लगाना, दीवार पर लगाना |
|
|
बॉडी इंटरफ़ेस |
आरक्षित आईओ |
16Pin |
|
आरक्षित गैस |
2*φ8मिमी |
|
|
स्थापना वातावरण |
परिवेश का तापमान |
0~45 डिग्री |
|
सापेक्षिक आर्द्रता |
20% ~ 80% आरएच (कोई संक्षेपण नहीं) |
|
|
कंपन |
अंडर0.5जी |
|
|
अन्य |
रोबोट की स्थापना इनसे दूर होनी चाहिए: ज्वलनशील या संक्षारक तरल पदार्थ या गैसें, हस्तक्षेप के विद्युत स्रोत |
|
|
आईपी स्तर |
बॉडी IP54, कलाई IP67 |
|
|
लाभ सुविधाएँ |
कॉम्पैक्ट संरचना, उच्च गति, उच्च परिशुद्धता, उच्च विस्तारशीलता और आसान संचालन |
|
|
आवेदन |
लोडिंग और अनलोडिंग, पैलेटाइज़िंग, वेल्डिंग, वितरण, छिड़काव, हैंडलिंग |
|
|
विद्युत कैबिनेट विन्यास |
G9A |
|
आरेख
इंस्टालेशन इंटरफ़ेस आरेख

आधार का स्थापना आयाम

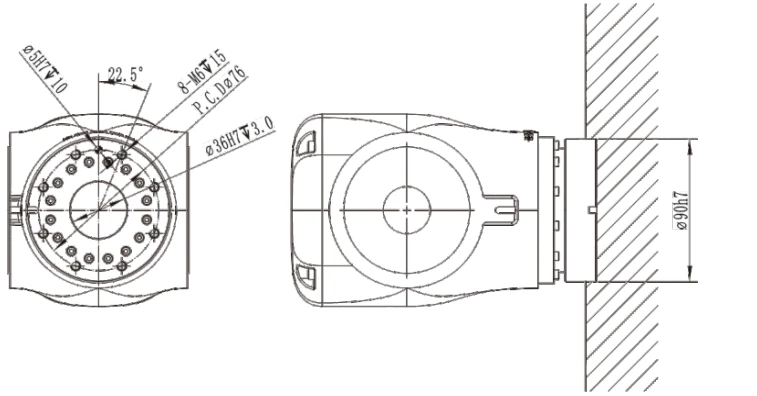

निकला हुआ किनारा आयाम
मोशन रेंज आरेख


अपनी परियोजनाओं को संभालने के लिए सीआरपी मीडियम-पेलोड औद्योगिक रोबोट को अनुकूलित करें
हम आपकी स्थापना स्थितियों, नियंत्रण आवश्यकताओं और परियोजना विशिष्टताओं से बेहतर मिलान के लिए मुख्य कॉन्फ़िगरेशन को समायोजित कर सकते हैं।
इंटरकनेक्शन केबल की लंबाई
मानक बाहरी इंटरकनेक्शन केबल 5 मीटर है, जिसमें 8 मीटर, 10 मीटर और 15 मीटर विकल्प उपलब्ध हैं। विभिन्न उपकरण लेआउट के लिए कस्टम केबल लंबाई भी प्रदान की जा सकती है।
ट्रांसफार्मर की शक्ति
अंतर्निर्मित ट्रांसफार्मर 3000W, 5000W और 8000W कॉन्फ़िगरेशन में उपलब्ध है। अनुरोध पर अन्य ट्रांसफार्मर विशिष्टताएँ प्रदान की जा सकती हैं।
रोबोट नियंत्रक यंत्र
अपने पसंदीदा रोबोट संचालन और प्रोग्रामिंग कॉन्फ़िगरेशन के अनुसार मॉडल ई और मॉडल सी टीच पेंडेंट में से चुनें।
पेंडेंट केबल की लंबाई सिखाएं
टीच पेंडेंट केबल 6 मीटर, 8 मीटर, 10 मीटर, 12 मीटर और 15 मीटर लंबाई में उपलब्ध हैं। अन्य केबल लंबाई को आपकी स्थापना आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
सिस्टम इंटरफ़ेस
सिस्टम को सीआरपी स्क्रीन लेबल का उपयोग करके एक अंग्रेजी इंटरफ़ेस के साथ आपूर्ति की जा सकती है। विशिष्ट इंटरफ़ेस आवश्यकताओं वाली परियोजनाओं के लिए वैकल्पिक अंग्रेजी इंटरफ़ेस लेबल भी उपलब्ध हैं।
रोबोट का रंग
मानक रंग विकल्पों में नीला, टेलीकॉम ग्रे, लाल, पीला एएसडी, पीला एफएलके, सिग्नल सफेद, ग्रास पेपर और हल्का ग्रे शामिल हैं। अन्य रंगों को भी 45 दिन की लीड टाइम के साथ अनुकूलित किया जा सकता है।
सीआरपी औद्योगिक रोबोटों का गुणवत्ता प्रबंधन
सीआरपी डिलीवरी से पहले लगातार रोबोट की गुणवत्ता बनाए रखने के लिए सामग्री निरीक्षण, सटीक सत्यापन, उत्पादन परीक्षण और अंतिम प्रदर्शन मूल्यांकन के दौरान गुणवत्ता नियंत्रण लागू करता है।
- आने वाली सामग्री का निरीक्षण- यह सत्यापित करने के लिए कि मुख्य घटक सीआरपी गुणवत्ता आवश्यकताओं को पूरा करते हैं, आने वाली सामग्रियों की कठोरता, आयाम, सामग्री संरचना और उपस्थिति की जांच करता है।
- तीन-समन्वय निरीक्षण- उत्पादन में प्रवेश करने से पहले रोबोट बॉडी कास्टिंग और मशीनीकृत भागों की समतलता, ऊर्ध्वाधरता, सघनता, छिद्र रिक्ति और एपर्चर का निरीक्षण करता है।
- डिजिटल उत्पादन ट्रैसेबिलिटी- पता लगाने योग्य गुणवत्ता प्रबंधन के लिए घटक डेटा को उत्पादन प्रक्रिया से जोड़ने के लिए आयामी निरीक्षण के बाद क्यूआर-कोड पहचान का उपयोग करता है।
- घटक गुणवत्ता नियंत्रण- मुख्य रोबोट घटकों का पूर्ण निरीक्षण करता है और संभावित बैच-स्तरीय मुद्दों की पहचान और पता लगाने के लिए आपूर्तिकर्ता गुणवत्ता का प्रबंधन करता है।
- लोड एजिंग परीक्षण- डिलीवरी से पहले निरंतर लोड स्थितियों के तहत रोबोट संचालन स्थिरता का मूल्यांकन करने के लिए 24-घंटे अधिकतम-लोड एजिंग परीक्षण आयोजित करता है।
- प्रदर्शन परीक्षण- रोबोट के अंतिम प्रदर्शन मूल्यांकन के हिस्से के रूप में स्थिति सटीकता, शोर, असामान्य आवाज़ और विद्युत कैबिनेट संगतता का परीक्षण करता है।
- अंतिम गुणवत्ता निरीक्षण- ग्राहक की ऑर्डर आवश्यकताओं के अनुसार रोबोट के प्रदर्शन और कॉन्फ़िगरेशन को सत्यापित करने के लिए शिपमेंट से पहले व्यापक निरीक्षण करता है।
ये गुणवत्ता प्रबंधन प्रक्रियाएं अंतिम डिलीवरी के माध्यम से आने वाली सामग्रियों से पता लगाने योग्य निरीक्षण और परीक्षण प्रदान करती हैं, जो सीआरपी औद्योगिक रोबोट उत्पादों में लगातार प्रदर्शन का समर्थन करती हैं।

सीआरपी को अपने औद्योगिक रोबोट निर्माता के रूप में क्यों चुनें?
सीआरपी औद्योगिक स्वचालन परियोजनाओं का समर्थन करने के लिए रोबोटिक्स अनुसंधान एवं विकास, विनिर्माण और तकनीकी विशेषज्ञता को जोड़ती है।
दीर्घकालिक उद्योग अनुभव
सीआरपी 2007 से रोबोट नियंत्रण प्रणाली विकसित कर रहा है और 2012 में अपनी रोबोटिक्स कंपनी की स्थापना की। इसका 35,000 वर्ग मीटर से अधिक का औद्योगिक रोबोट बेस औद्योगिक रोबोट, नियंत्रक, ड्राइव और नियंत्रण प्रणाली और अन्य मुख्य घटकों के अनुसंधान एवं विकास और उत्पादन को कवर करता है।
सिद्ध तकनीकी विशेषज्ञता
सीआरपी के पास 400 से अधिक अधिकृत बौद्धिक संपदा अधिकार हैं, जिनमें 40 से अधिक आविष्कार पेटेंट शामिल हैं। इसकी तकनीकी क्षमताएं रोबोट नियंत्रण, ड्राइव सिस्टम, इंटेलिजेंट सेंसिंग और संपूर्ण औद्योगिक रोबोट विकास को कवर करती हैं।
नियंत्रित उत्पादन और गुणवत्ता प्रबंधन
सीआरपी अपनी विनिर्माण प्रणाली के भीतर औद्योगिक रोबोट और मुख्य घटकों के लिए प्रमुख उत्पादन प्रक्रियाओं का प्रबंधन करता है। यह एकीकृत दृष्टिकोण रोबोट असेंबली, घटक एकीकरण, परीक्षण और अंतिम वितरण में स्थिरता का समर्थन करता है।
स्थापित वैश्विक अनुभव
सीआरपी ने दुनिया भर में 500 से अधिक ग्राहकों को सेवा प्रदान की है, इसके रोबोट दक्षिण पूर्व एशिया, भारत, पाकिस्तान, तुर्की, यूरोप और लैटिन अमेरिका में निर्यात किए गए हैं। इसके औद्योगिक रोबोटों का उपयोग हैंडलिंग, वेल्डिंग, पैलेटाइजिंग, स्प्रेइंग, पॉलिशिंग और पीसने के अनुप्रयोगों में किया जाता है।
आपके रोबोट प्रोजेक्ट के लिए सीआरपी से व्यापक सेवा सहायता
सीआरपी लंबे समय तक बिक्री के बाद रखरखाव के माध्यम से रोबोट स्थापना और प्रशिक्षण से तकनीकी और सेवा सहायता प्रदान करता है।
ऑन-साइट तकनीकी सहायता
रोबोट परिनियोजन के दौरान तकनीकी सहायता की आवश्यकता होने पर सीआरपी साइट पर सहायता प्रदान करता है।
ऑन-साइट समर्थन में शामिल हैं:
• साइट पर रोबोट निरीक्षण
• स्थापना मार्गदर्शन
• कमीशनिंग समर्थन
• तकनीकी समस्या निवारण
• साइट पर तकनीकी सहायता
रोबोट प्रशिक्षण सेवाएँ
सीआरपी ग्राहक के रोबोट एप्लिकेशन और परिचालन आवश्यकताओं के आधार पर प्रशिक्षण प्रदान करता है।
प्रशिक्षण में शामिल हैं:
• रोबोट उत्पाद प्रशिक्षण
• रोबोट संचालन प्रशिक्षण
• प्रोग्रामिंग प्रशिक्षण
• रखरखाव प्रशिक्षण
• साइट पर प्रशिक्षण सहायता
लंबी अवधि की बिक्री के बाद सेवा
रोबोट की डिलीवरी और परिचालन में आने के बाद सीआरपी निरंतर सहायता प्रदान करता है।
बिक्री के बाद समर्थन में शामिल हैं:
• 2 साल की रोबोट वारंटी
• उत्पाद बंद होने के बाद 5 साल तक मरम्मत सहायता
• 10 वर्षों तक प्रतिस्थापन सहायता
• स्पेयर पार्ट्स की उपलब्धता
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: CRP-RA15-12 को मौजूदा उत्पादन लाइन में कैसे एकीकृत किया जा सकता है?
उ: CRP-RA15-12 को मशीनों, कन्वेयर, फिक्स्चर और असेंबली स्टेशनों के बीच सामग्री हस्तांतरण के लिए कॉन्फ़िगर किया जा सकता है। एकीकरण योजना में रोबोट की पहुंच, वर्कपीस स्थानांतरण पथ, अंतिम-प्रभावक आवश्यकताओं और लाइन के पीएलसी या अन्य नियंत्रण उपकरण के साथ संचार को ध्यान में रखना चाहिए।
प्रश्न: CRP-RA15-12 के लिए ग्रिपर का चयन करते समय खरीदारों को क्या विचार करना चाहिए?
ए: ग्रिपर का चयन वर्कपीस के वजन, आयाम, आकार, सतह की स्थिति और ग्रिपिंग बिंदुओं पर निर्भर करता है। किसी भी एडेप्टर और माउंटेड टूलींग सहित कुल अंतिम-प्रभावक लोड रोबोट के रेटेड पेलोड के भीतर रहना चाहिए। वैक्यूम ग्रिपर संगत सतहों के लिए उपयुक्त हैं, जबकि चुंबकीय ग्रिपर उपयुक्त लौह वर्कपीस के लिए एक विकल्प हैं।
प्रश्न: क्या CRP-RA15-12 एक ही उत्पादन लाइन पर विभिन्न वर्कपीस को संभाल सकता है?
उत्तर: हां, इसे उपयुक्त अंत-प्रभावकों, क्रमादेशित गति पथों और वर्कपीस पोजिशनिंग व्यवस्थाओं के माध्यम से विभिन्न हैंडलिंग कार्यों के लिए कॉन्फ़िगर किया जा सकता है। मिश्रित-उत्पाद उत्पादन के लिए, खरीदारों को ग्रिपर परिवर्तन आवश्यकताओं, स्थिरता अनुकूलता और अलग रोबोट कार्यक्रमों की आवश्यकता का मूल्यांकन करना चाहिए।
प्रश्न: CRP-RA15-12 के लिए कोटेशन का अनुरोध करते समय क्या जानकारी प्रदान की जानी चाहिए?
ए: वर्कपीस आयाम और वजन, आवश्यक स्थानांतरण दूरी, पिकअप और प्लेसमेंट स्थिति, लक्ष्य चक्र समय, अंत-प्रभावक प्रकार और उपलब्ध स्थापना स्थान प्रदान करें। मौजूदा पीएलसी, संचार इंटरफेस और आवश्यक केबल या वायवीय कनेक्शन का विवरण भी सीआरपी को कॉन्फ़िगरेशन का आकलन करने और अधिक सटीक उद्धरण तैयार करने में मदद करता है।
प्रश्न: CRP-RA15-12 को स्थापित करने से पहले क्या तैयारी करनी होगी?
ए: एक उपयुक्त माउंटिंग फाउंडेशन, आवश्यक विद्युत ऊर्जा आपूर्ति, नियंत्रण-प्रणाली कनेक्शन और अंतिम-प्रभावक के लिए आवश्यक कोई भी वायवीय आपूर्ति तैयार करें। खरीदारों को इंस्टॉलेशन और कमीशनिंग से पहले रोबोट के कामकाजी लिफाफे, केबल रूटिंग, सुरक्षा गार्डिंग और रखरखाव तक पहुंच की भी योजना बनानी चाहिए।
