उत्पाद विवरण

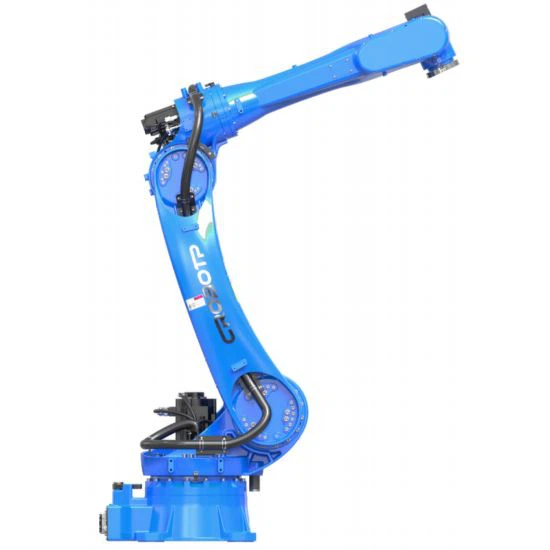

औद्योगिक संचालन के लिए कठोर 4-एक्सिस मैकेनिकल रोबोट आर्म
CRP-RP18-25 मैकेनिकल रोबोट आर्म को मांग वाले औद्योगिक वातावरण में उच्च-विश्वसनीयता वाले लोडिंग, अनलोडिंग और सामग्री हस्तांतरण के लिए डिज़ाइन किया गया है। कठोर चार-अक्ष कॉन्फ़िगरेशन, एयरोस्पेस-ग्रेड सुरक्षा वास्तुकला और IP67-रेटेड संयुक्त सुरक्षा की विशेषता के साथ, यह स्वचालित उत्पादन लाइनों में निरंतर 24/7 संचालन प्रदान करता है। दोहरे सर्किट आपातकालीन स्टॉप सुरक्षा के साथ निर्मित, यह मशीनों, कन्वेयर और प्रसंस्करण स्टेशनों के बीच स्थिर और सुरक्षित वर्कपीस हैंडलिंग सुनिश्चित करता है। यह ऑटोमोटिव पार्ट्स ट्रांसफर, फाउंड्री ऑपरेशंस, मेटल स्टैम्पिंग लाइन ऑटोमेशन, मशीन लोडिंग और फार्मास्युटिकल सामग्री हैंडलिंग सहित अनुप्रयोगों के लिए उपयुक्त है।
सीआरपी मैकेनिकल रोबोट आर्म के लाभ
सीआरपी मैकेनिकल रोबोट आर्म मांग वाले वातावरण में भरोसेमंद सामग्री प्रबंधन प्रदान करने के लिए अत्यधिक सुरक्षा, औद्योगिक-ग्रेड सुरक्षा और सटीक चार-अक्ष गति नियंत्रण प्रदान करता है।
डुअल-सर्किट आपातकालीन स्टॉप सिस्टम
बैकअप नियंत्रण बोर्ड के साथ संयुक्त एक स्वतंत्र सुरक्षा रिले अनावश्यक आपातकालीन स्टॉप सुरक्षा प्रदान करता है। यह डुअल-सर्किट आर्किटेक्चर स्वचालित हैंडलिंग के दौरान परिचालन सुरक्षा को प्राथमिकता देते हुए एकल-बिंदु विफलता जोखिमों को समाप्त करता है।
औद्योगिक-ग्रेड विरोधी हस्तक्षेप
एक अंतर्निर्मित तीन-चरण लाइन फ़िल्टर विद्युत चुम्बकीय हस्तक्षेप को दबाता है, उच्च-शक्ति वेल्डिंग उपकरण और ट्रांसफार्मर के पास काम करते समय भी स्थिर संचार और रोबोट नियंत्रण बनाए रखता है।
हाई-फ्लेक्स स्पेशलाइज्ड केबलिंग
10 मिलियन से अधिक मोड़ चक्रों के लिए रेटेड विशेष आंतरिक केबलिंग से सुसज्जित। हाई-फ्लेक्स डिज़ाइन उच्च-आवृत्ति, निरंतर पिक-एंड-प्लेस संचालन के दौरान आंतरिक तार की थकान को रोकता है।
डुअल-सर्किट वायवीय एकीकरण
अंतर्निर्मित दोहरी वायवीय लाइनें अंत-प्रभावक पर एक साथ वैक्यूम ग्रिपिंग और एयर-ब्लो सफाई की अनुमति देती हैं, वर्कपीस हैंडलिंग को सुव्यवस्थित करती हैं और उत्पादन लाइनों में सफाई करती हैं।
कठोर 4-अक्ष हार्मोनिक ड्राइव
टाइप-25 हार्मोनिक रिड्यूसर चार-अक्ष संरचना में उच्च टॉर्क घनत्व और यांत्रिक कठोरता प्रदान करते हैं, 25 किलो पेलोड के तहत ±0.05 मिमी स्थिति सटीकता बनाए रखते हैं।
IP67 सीलबंद संयुक्त सुरक्षा
ट्रिपल-लिप सील वाले संक्षारण-प्रतिरोधी रॉड जोड़ आंतरिक घटकों को पीसने वाली धूल और शीतलक जोखिम से बचाते हैं, जो कठोर औद्योगिक वातावरण में विश्वसनीय संचालन का समर्थन करते हैं।
तकनीकी मापदंड
|
नमूना |
CRP-RP18-25 |
|
|
भुजा रूप |
मल्टी जॉइंट्स+कनेक्टिंग रॉड |
|
|
स्वतंत्रता की डिग्री |
4 axis |
|
|
अधिकतम पेलोड |
25kg |
|
|
अधिकतम यात्रा |
अक्ष 1 |
-170 डिग्री ~170 डिग्री |
|
अक्ष 2 |
-90 डिग्री ~45 डिग्री |
|
|
अक्ष 3 |
-75 डिग्री ~105 डिग्री |
|
|
अक्ष 4 |
-360 डिग्री ~360 डिग्री |
|
|
अधिकतम गति |
अक्ष 1 |
172 डिग्री/एस |
|
अक्ष 2 |
172 डिग्री/एस |
|
|
अक्ष 3 |
212 डिग्री/एस |
|
|
अक्ष 4 |
350 डिग्री/एस |
|
|
स्वीकार्य टॉर्क |
अक्ष 4 |
1.5 किग्रा.वर्ग मीटर |
|
बार-बार स्थिति निर्धारण सटीकता |
±0.08मिमी |
|
|
अधिकतम पहुंच दूरी |
1885mm |
|
|
रोबोट के शरीर का वजन |
245kg |
|
|
स्थापना मोड |
मैदान |
|
|
बॉडी इंटरफ़ेस |
आरक्षित आईओ |
16Pin |
|
आरक्षित गैस |
2*φ8मिमी |
|
|
स्थापना वातावरण |
परिवेश का तापमान |
0-45 डिग्री |
|
सापेक्षिक आर्द्रता |
20%-80%आरएच(कोई संक्षेपण नहीं) |
|
|
कंपन |
0.5G से कम |
|
|
अन्य |
रोबोट की स्थापना इनसे दूर होनी चाहिए: ज्वलनशील या संक्षारक तरल पदार्थ या गैसें, हस्तक्षेप के विद्युत स्रोत |
|
|
आईपी स्तर |
IP56 |
|
|
लाभ सुविधाएँ |
कॉम्पैक्ट संरचना, उच्च गति, उच्च परिशुद्धता, उच्च कठोरता, उच्च जीवन, उच्च विस्तारशीलता और आसान संचालन |
|
|
आवेदन |
हैंडलिंग, पैलेटाइजिंग, डिपैलेटाइजिंग, लोडिंग और अनलोडिंग |
|
|
विद्युत कैबिनेट विन्यास |
G12A/G12B |
|
आरेख

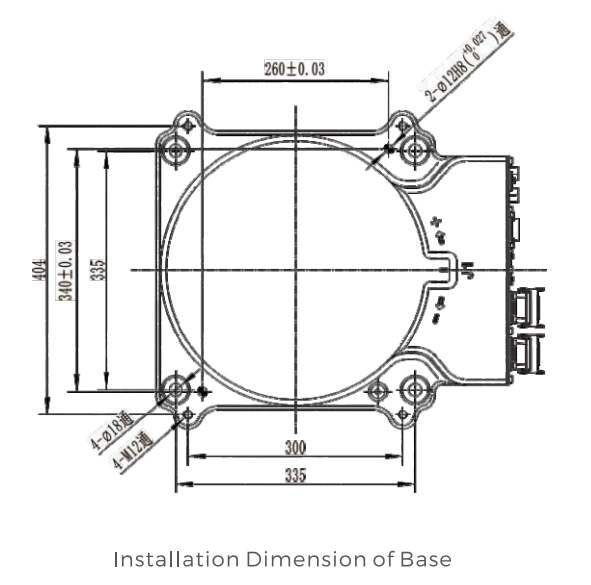

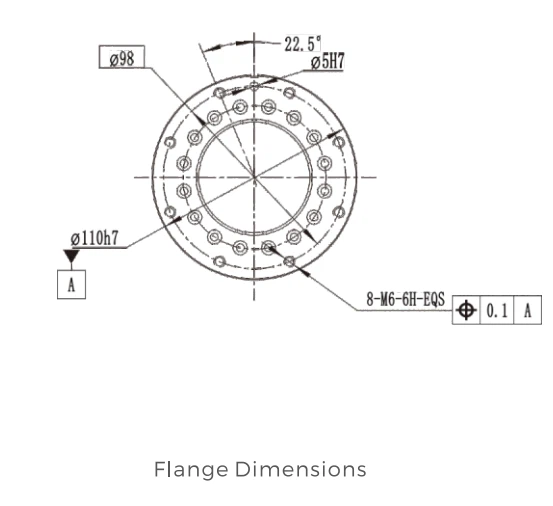

इंस्टालेशन इंटरफ़ेस आरेख


मोशन रेंज आरेख



अपनी परियोजनाओं के लिए मैकेनिकल रोबोट आर्म को अनुकूलित करें
हम आपकी स्थापना स्थितियों, नियंत्रण आवश्यकताओं और परियोजना विशिष्टताओं से बेहतर मिलान के लिए मुख्य कॉन्फ़िगरेशन को समायोजित कर सकते हैं।
इंटरकनेक्शन केबल की लंबाई
मानक बाहरी इंटरकनेक्शन केबल 5 मीटर है, जिसमें 8 मीटर, 10 मीटर और 15 मीटर विकल्प उपलब्ध हैं। विभिन्न उपकरण लेआउट के लिए कस्टम केबल लंबाई भी प्रदान की जा सकती है।
ट्रांसफार्मर की शक्ति
अंतर्निर्मित ट्रांसफार्मर 3000W, 5000W और 8000W कॉन्फ़िगरेशन में उपलब्ध है। अनुरोध पर अन्य ट्रांसफार्मर विशिष्टताएँ प्रदान की जा सकती हैं।
रोबोट नियंत्रक यंत्र
अपने पसंदीदा रोबोट संचालन और प्रोग्रामिंग कॉन्फ़िगरेशन के अनुसार मॉडल ई और मॉडल सी टीच पेंडेंट में से चुनें।
पेंडेंट केबल की लंबाई सिखाएं
टीच पेंडेंट केबल 6 मीटर, 8 मीटर, 10 मीटर, 12 मीटर और 15 मीटर लंबाई में उपलब्ध हैं। अन्य केबल लंबाई को आपकी स्थापना आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
सिस्टम इंटरफ़ेस
सिस्टम को सीआरपी स्क्रीन लेबल का उपयोग करके एक अंग्रेजी इंटरफ़ेस के साथ आपूर्ति की जा सकती है। विशिष्ट इंटरफ़ेस आवश्यकताओं वाली परियोजनाओं के लिए वैकल्पिक अंग्रेजी इंटरफ़ेस लेबल भी उपलब्ध हैं।
रोबोट का रंग
मानक रंग विकल्पों में नीला, टेलीकॉम ग्रे, लाल, पीला एएसडी, पीला एफएलके, सिग्नल सफेद, ग्रास पेपर और हल्का ग्रे शामिल हैं। अन्य रंगों को भी 45 दिन की लीड टाइम के साथ अनुकूलित किया जा सकता है।
सीआरपी औद्योगिक रोबोटों का गुणवत्ता प्रबंधन
सीआरपी डिलीवरी से पहले लगातार रोबोट की गुणवत्ता बनाए रखने के लिए सामग्री निरीक्षण, सटीक सत्यापन, उत्पादन परीक्षण और अंतिम प्रदर्शन मूल्यांकन के दौरान गुणवत्ता नियंत्रण लागू करता है।
- आने वाली सामग्री का निरीक्षण- यह सत्यापित करने के लिए कि मुख्य घटक सीआरपी गुणवत्ता आवश्यकताओं को पूरा करते हैं, आने वाली सामग्रियों की कठोरता, आयाम, सामग्री संरचना और उपस्थिति की जांच करता है।
- तीन-समन्वय निरीक्षण- उत्पादन में प्रवेश करने से पहले रोबोट बॉडी कास्टिंग और मशीनीकृत भागों की समतलता, ऊर्ध्वाधरता, सघनता, छिद्र रिक्ति और एपर्चर का निरीक्षण करता है।
- डिजिटल उत्पादन ट्रैसेबिलिटी- पता लगाने योग्य गुणवत्ता प्रबंधन के लिए घटक डेटा को उत्पादन प्रक्रिया से जोड़ने के लिए आयामी निरीक्षण के बाद क्यूआर-कोड पहचान का उपयोग करता है।
- घटक गुणवत्ता नियंत्रण- मुख्य रोबोट घटकों का पूर्ण निरीक्षण करता है और संभावित बैच-स्तरीय मुद्दों की पहचान और पता लगाने के लिए आपूर्तिकर्ता गुणवत्ता का प्रबंधन करता है।
- लोड एजिंग परीक्षण- डिलीवरी से पहले निरंतर लोड स्थितियों के तहत रोबोट संचालन स्थिरता का मूल्यांकन करने के लिए 24-घंटे अधिकतम-लोड एजिंग परीक्षण आयोजित करता है।
- प्रदर्शन परीक्षण- रोबोट के अंतिम प्रदर्शन मूल्यांकन के हिस्से के रूप में स्थिति सटीकता, शोर, असामान्य आवाज़ और विद्युत कैबिनेट संगतता का परीक्षण करता है।
- अंतिम गुणवत्ता निरीक्षण- ग्राहक की ऑर्डर आवश्यकताओं के अनुसार रोबोट के प्रदर्शन और कॉन्फ़िगरेशन को सत्यापित करने के लिए शिपमेंट से पहले व्यापक निरीक्षण करता है।
ये गुणवत्ता प्रबंधन प्रक्रियाएं अंतिम डिलीवरी के माध्यम से आने वाली सामग्रियों से पता लगाने योग्य निरीक्षण और परीक्षण प्रदान करती हैं, जो सीआरपी औद्योगिक रोबोट उत्पादों में लगातार प्रदर्शन का समर्थन करती हैं।

सीआरपी को अपने औद्योगिक रोबोट निर्माता के रूप में क्यों चुनें?
सीआरपी औद्योगिक स्वचालन परियोजनाओं का समर्थन करने के लिए रोबोटिक्स अनुसंधान एवं विकास, विनिर्माण और तकनीकी विशेषज्ञता को जोड़ती है।
दीर्घकालिक उद्योग अनुभव
सीआरपी 2007 से रोबोट नियंत्रण प्रणाली विकसित कर रहा है और 2012 में अपनी रोबोटिक्स कंपनी की स्थापना की। इसका 35,000 वर्ग मीटर से अधिक का औद्योगिक रोबोट बेस औद्योगिक रोबोट, नियंत्रक, ड्राइव और नियंत्रण प्रणाली और अन्य मुख्य घटकों के अनुसंधान एवं विकास और उत्पादन को कवर करता है।
सिद्ध तकनीकी विशेषज्ञता
सीआरपी के पास 400 से अधिक अधिकृत बौद्धिक संपदा अधिकार हैं, जिनमें 40 से अधिक आविष्कार पेटेंट शामिल हैं। इसकी तकनीकी क्षमताएं रोबोट नियंत्रण, ड्राइव सिस्टम, इंटेलिजेंट सेंसिंग और संपूर्ण औद्योगिक रोबोट विकास को कवर करती हैं।
नियंत्रित उत्पादन और गुणवत्ता प्रबंधन
सीआरपी अपनी विनिर्माण प्रणाली के भीतर औद्योगिक रोबोट और मुख्य घटकों के लिए प्रमुख उत्पादन प्रक्रियाओं का प्रबंधन करता है। यह एकीकृत दृष्टिकोण रोबोट असेंबली, घटक एकीकरण, परीक्षण और अंतिम वितरण में स्थिरता का समर्थन करता है।
स्थापित वैश्विक अनुभव
सीआरपी ने दुनिया भर में 500 से अधिक ग्राहकों को सेवा प्रदान की है, इसके रोबोट दक्षिण पूर्व एशिया, भारत, पाकिस्तान, तुर्की, यूरोप और लैटिन अमेरिका में निर्यात किए गए हैं। इसके औद्योगिक रोबोटों का उपयोग हैंडलिंग, वेल्डिंग, पैलेटाइजिंग, स्प्रेइंग, पॉलिशिंग और पीसने के अनुप्रयोगों में किया जाता है।
आपके रोबोट प्रोजेक्ट के लिए सीआरपी से व्यापक सेवा सहायता
सीआरपी लंबे समय तक बिक्री के बाद रखरखाव के माध्यम से रोबोट स्थापना और प्रशिक्षण से तकनीकी और सेवा सहायता प्रदान करता है।
ऑन-साइट तकनीकी सहायता
रोबोट परिनियोजन के दौरान तकनीकी सहायता की आवश्यकता होने पर सीआरपी साइट पर सहायता प्रदान करता है।
ऑन-साइट समर्थन में शामिल हैं:
• साइट पर रोबोट निरीक्षण
• स्थापना मार्गदर्शन
• कमीशनिंग समर्थन
• तकनीकी समस्या निवारण
• साइट पर तकनीकी सहायता
रोबोट प्रशिक्षण सेवाएँ
सीआरपी ग्राहक के रोबोट एप्लिकेशन और परिचालन आवश्यकताओं के आधार पर प्रशिक्षण प्रदान करता है।
प्रशिक्षण में शामिल हैं:
• रोबोट उत्पाद प्रशिक्षण
• रोबोट संचालन प्रशिक्षण
• प्रोग्रामिंग प्रशिक्षण
• रखरखाव प्रशिक्षण
• साइट पर प्रशिक्षण सहायता
लंबी अवधि की बिक्री के बाद सेवा
रोबोट की डिलीवरी और परिचालन में आने के बाद सीआरपी निरंतर सहायता प्रदान करता है।
बिक्री के बाद समर्थन में शामिल हैं:
• 2 साल की रोबोट वारंटी
• उत्पाद बंद होने के बाद 5 साल तक मरम्मत सहायता
• 10 वर्षों तक प्रतिस्थापन सहायता
• स्पेयर पार्ट्स की उपलब्धता
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: CRP-RP18-25 उच्च जोखिम वाले वातावरण में आपातकालीन रोक विश्वसनीयता कैसे सुनिश्चित करता है?
उत्तर: CRP-RP18-25 मैकेनिकल रोबोट आर्म एक स्वतंत्र सुरक्षा रिले और बैकअप नियंत्रण बोर्ड (ईएन आईएसओ 13849-1 पीएल ई से प्रमाणित) के साथ एक दोहरे सर्किट आपातकालीन स्टॉप सिस्टम को लागू करता है, जो सामग्री प्रबंधन संचालन के दौरान एकल-बिंदु विफलता जोखिमों को समाप्त करता है।
प्रश्न: क्या यह रोबोट भुजा बिना किसी व्यवधान के वेल्डिंग उपकरण के पास काम कर सकती है?
उत्तर: हां, अंतर्निर्मित तीन-चरण फ़िल्टर 98% ईएमआई/आरएफआई गड़बड़ी को दबा देता है (आईईसी 61000-4 के अनुसार परीक्षण किया गया), वेल्डिंग रोबोट या पावर ट्रांसफार्मर के साथ एकीकृत होने पर स्थिर प्रदर्शन सुनिश्चित करता है।
प्रश्न: क्या बात CRP-RP18-25 को गीले/धूल भरे वातावरण के लिए उपयुक्त बनाती है?
ए: इसके आईपी67-रेटेड रॉड जोड़ों (आईईसी 60529 के अनुसार मान्य) में ट्रिपल-लिप सील और संक्षारण प्रतिरोधी कोटिंग्स हैं, जो शीतलक, पीसने वाली धूल और वॉशडाउन प्रक्रियाओं के खिलाफ प्रमाणित सुरक्षा प्रदान करते हैं।
प्रश्न: यह यांत्रिक रोबोट भुजा दोहरे सर्किट गैस पाइपिंग का उपयोग क्यों करती है?
ए: डुअल-सर्किट गैस पाइप एक साथ वैक्यूम ग्रिपिंग और संपीड़ित वायु ब्लो-ऑफ को सक्षम बनाता है - ऑटोमोटिव/इलेक्ट्रॉनिक्स हैंडलिंग के लिए महत्वपूर्ण जहां एक चक्र में भाग की सफाई और ग्रिपिंग होती है।
प्रश्न: 25-प्रकार का हार्मोनिक रिड्यूसर हैंडलिंग परिशुद्धता में कैसे सुधार करता है?
ए: 4-अक्ष हार्मोनिक रिड्यूसर पूरे 25 किलो पेलोड के तहत ±0.05 मिमी दोहराव (आईएसओ 9283 के अनुसार) प्रदान करता है, जो भारी भाग हस्तांतरण अनुप्रयोगों में पेलोड-प्रेरित विक्षेपण को रोकता है।
प्रश्न: हाई-फ्लेक्स केबलिंग क्या रखरखाव लाभ प्रदान करती है?
ए: अत्यधिक लचीली विशेष केबल 10 मिलियन मोड़ चक्र (आईएसओ 18601 अनुरूप) से अधिक है, जो उच्च आवृत्ति वाले पिक-एंड-प्लेस कार्यों में तार की थकान से होने वाले डाउनटाइम को कम करती है।
प्रश्न: क्या CRP-RP18-25 मौजूदा वायवीय प्रणालियों के साथ संगत है?
उत्तर: हां, इसका डुअल-सर्किट गैस पाइप मानक 0.6-0.8MPa औद्योगिक वायवीय आपूर्ति का समर्थन करता है और इसमें निर्बाध एकीकरण के लिए सार्वभौमिक एनपीटी/आईएसओ फिटिंग शामिल है।
